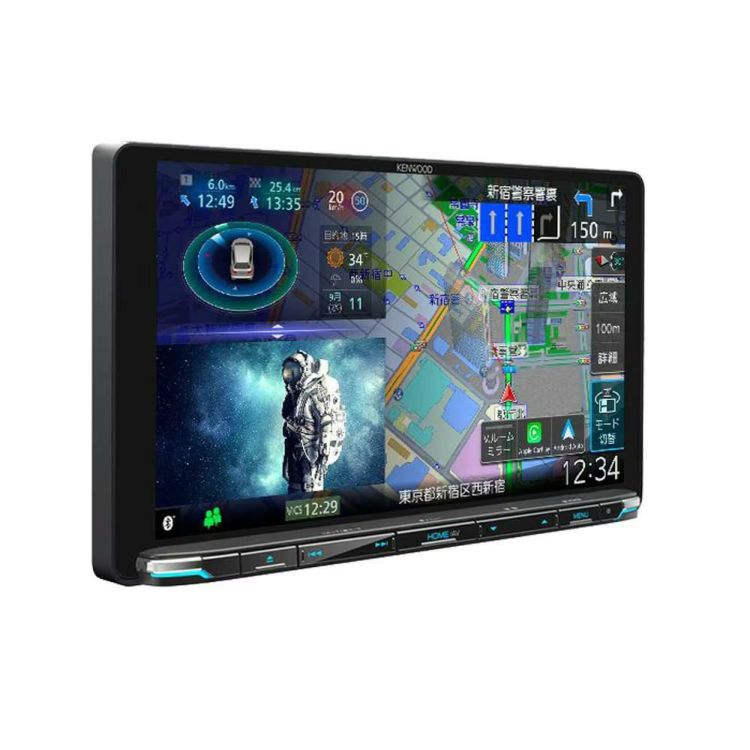

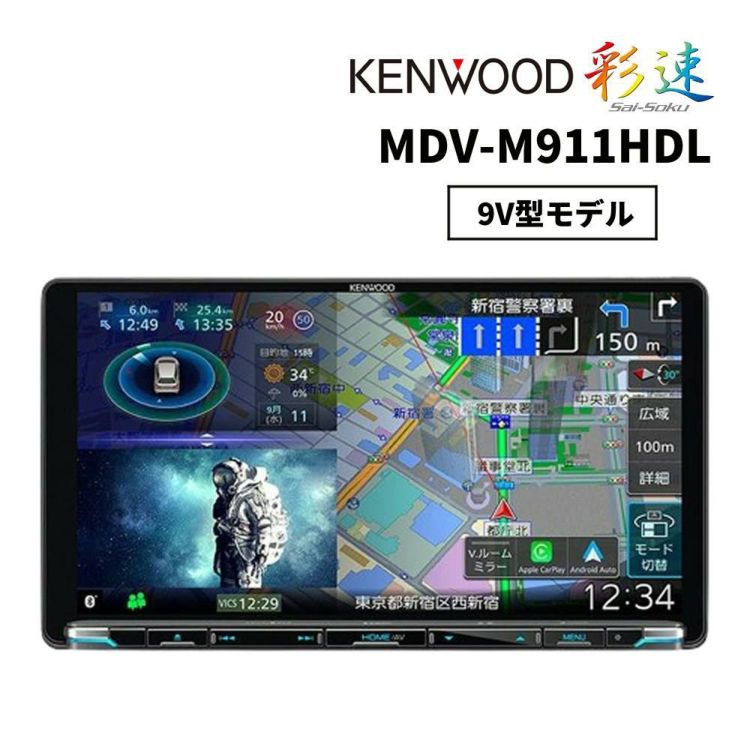

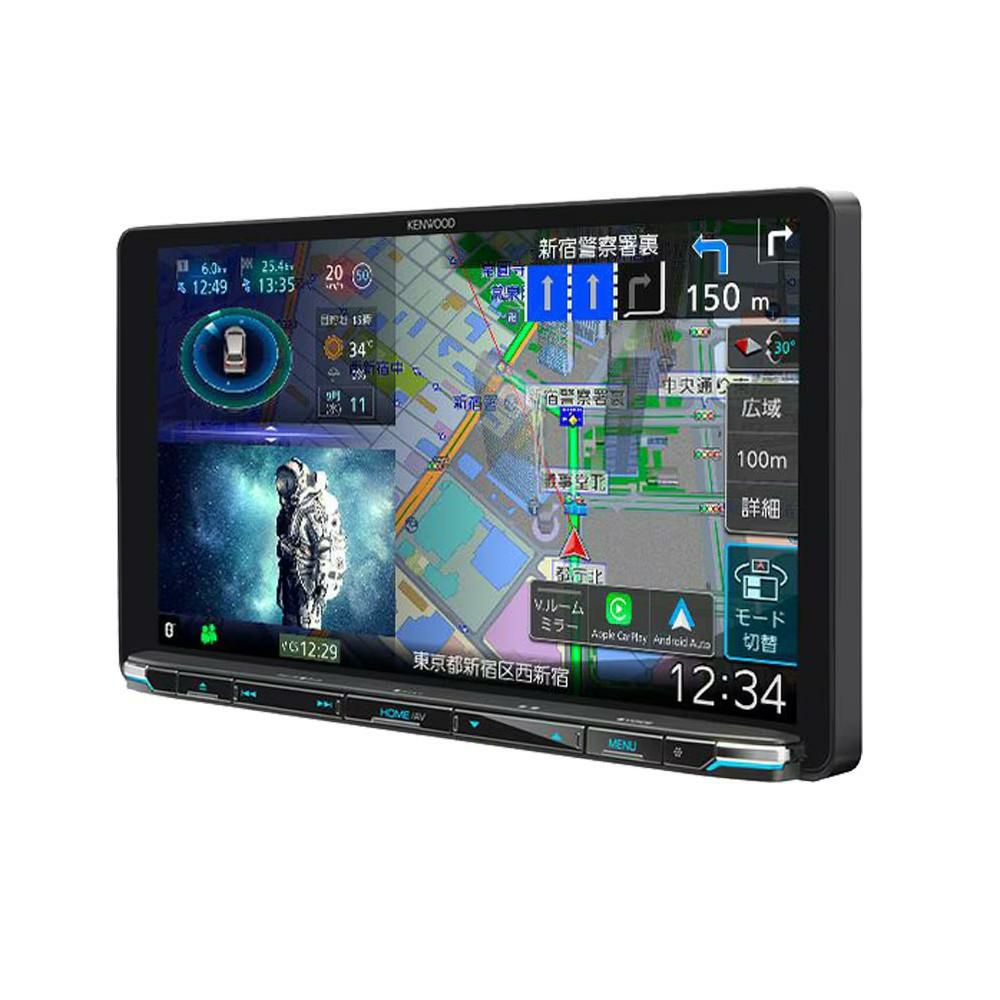

MDV-M911HDL |
| ナビ部 |
衛星測位システム |
受信衛星 |
GPS、GLONASS、QZSS（準天頂衛星）、 Galileo、BeiDou |
| 受信周波数帯 |
L1、L1S（SLASのみ対応） |
| 測位形式 |
3D/DGPS |
| VICS |
FM多重, VICS WIDE |
| 内蔵センサー |
6軸慣性センサー(ジャイロ3軸+加速度3軸) |
| モニター部 |
画面サイズ |
9V型HDパネル(1280×720) |
| 表示方式 |
透過型広視野角液晶 |
| 駆動方式 |
TFTアクティブマトリクス |
| 画素数 |
2,764,800画素 / 水平1280×垂直720×3（RGB） |
| 表示方式色数 |
1,677万色 (Real 8bit) |
| 画素配列 |
RGBストライプ配列 |
| バックライト光源 |
LED光源（カスタム） |
| タッチパネル |
方式 |
静電容量式タッチパネル |
| 表面処理 |
グレア処理 |
| オーディオ部 |
最大出力 |
50W?×?4 |
| 定格出力 |
29W × 4 (4Ω,1kHz,10%THD) |
| スピーカーインピーダンス |
4～8Ω |
| プリアウト出力 |
端子 |
フロント/リア/サブウーファー?※1 |
| 最大出力レベル |
2.0Vrms |
| グラフィックイコライザー |
周波数 |
62.5Hz ～ 16kHz |
| 調整幅 (Step) |
±9dB (1dB) |
| ローパスフィルター(サブウーファー出力) |
カットオフ周波数 |
30Hz ～ 250Hz |
| スロープ |
-6dB/Oct. ～ ー24dB/Oct |
| 調整幅 |
6dB/Oct. |
| 位相 |
正転/反転 |
| ハイパスフィルター |
カットオフ周波数 |
30Hz～250Hz |
| スロープ |
-6dB/Oct.～ー24dB/Oct |
| 調整幅 |
6dB/Oct. |
| タイムアライメント |
調整幅 (Step) |
0cm～610cm(1cm) |
| レベル調整幅 (Step) |
-8～0dB(TW:0.5dB, SP:1dB) |
| 外部入出力部 |
HDMI入力 |
端子 |
TYPE-D ×1系統?※6 |
| 外形寸法（W×H×D） |
10.8mm×7.5mm×26.5mm |
| 対応IF |
HDMI |
| 解像度 |
1280×720p_59.94Hz/60Hz
720×480p_59.94Hz/ 60Hz
640×480p_59.94Hz/ 60Hz |
| 音声信号方式 |
リニアPCM |
サンプリング周波数
(音声) |
32k/44.1k/48k/88.2k/96k/176.2k/192kHz |
| 量子化ビット数(音声) |
16/20/24bit |
| HDMI出力 |
端子 |
TYPE-D ×1系統?※7 |
| 外形寸法（W×H×D） |
10.8mm×7.5mm×26.5mm |
| 対応IF |
HDMI |
| 解像度 |
1920×1080p_50Hz/ 60Hz
1920×1080i_50Hz/ 60Hz
1280×720p_50Hz/ 60Hz
720×576p_50Hz
720×480p_60Hz
[ HDMI source ]
1280×720p 59.94Hz/60Hz
720×480p 59.94Hz/ 60Hz
640×480p 59.94Hz/ 60Hz |
| 音声信号方式 |
リニアPCM |
サンプリング周波数
(音声) |
48kHz
[ HDMI source ]32k/44.1k/48k/88.2k/96k/176.2k/192kHz |
| 量子化ビット数(音声) |
16bit
[ HDMI source ]16/20/24bit |
リアビューカメラ入力
（専用端子） |
端子 |
オリジナルコネクタ (8pin) 1系統 |
| 信号処理方式 |
NTSCコンポジット映像信号/ HD-TVI |
| 映像入力レベル |
1Vp-p/75Ω |
ドライブレコーダー
映像入力 |
端子 |
オリジナルコネクタ (24pin) 1系統 |
| 信号処理方式 |
NTSCコンポジット映像信号/ HD-TVI |
| 映像入力レベル |
1Vp-p/75Ω |
| AV映像入力 |
端子 |
オリジナルコネクタ (24pin) 1系統?※1 |
| 映像入力レベル |
1Vp-p/75Ω |
| 音声最大入力レベル |
2.0Vrms |
| 映像出力 |
端子 |
オリジナルコネクタ (24pin) 1系統?※3 |
| 映像出力レベル |
1Vp-p/75Ω |
| 外部機器通信端子 |
オリジナルコネクタ (7pin)?※4 |
| Wi-Fi |
無線LAN規格 |
802.11 b/g/n/ac |
| 周波数帯 |
2.4GHz/5.2GHz |
| 対応チャンネル |
Auto(1-11ch) Auto(36-48ch) |
| 転送レート (Maximum) |
11b：11Mbps
11g：54Mbps
11n：72.2Mbps |
| 出力レベル (2.4GHz/SISO) |
11b：4dBm - 14dBm
11g：0dBm - 14dBm
11n（20MHz）：0dBm-14dBm |
| Bluetooth? |
Version |
Bluetooth Ver. 5.2準拠 |
| デバイスタイプ |
BR/EDR |
| 対応プロファイル |
HFP/PBAP/A2DP/AVRCP/SPP/PAN |
| 音声コーデック |
LDAC/ SBC/ AAC |
| マイク入力端子 |
3.5Φ Mini-Jack |
| 著作権保護規格 |
SCMS-T |
地上デジタル
テレビチューナー部 |
受信方式 |
地上デジタルテレビ放送方式（日本）（ワンセグ対応） |
| 受信チャンネル |
UHF 13～52チャンネル |
| USB?※5I/F部 |
USB |
USB2.0 High Speed |
| 最大供給電流 |
DC 5V＝3A |
| 急速充電 |
USB BC1.2 |
| ファイルシステム |
FAT16/ FAT32/ NTFS/ exFAT |
| SDカード部 |
対応SD |
SD/SDHC/SDXC |
| ファイルシステム |
FAT16/FAT32/exFAT |
| 電源 |
電源電圧 |
14.4V（10.5V～16V） |
| 最大消費電流 |
15A |
| 寸法/質量 |
◆本体部 |
| 外形寸法(W)×(H)×(D) |
234mm×134mm×190mm(突起物は除く) |
| 埋込寸法(W)×(H)×(D) |
178mm×100mm×160mm |
| 質量（重さ） |
2.6kg |
| ◆GPSアンテナ |
| 外形寸法(W)×(H)×(D) |
36mm×12.8mm×33mm |
| ケーブル長 |
3.5m |
| 質量（重さ） |
84g |
