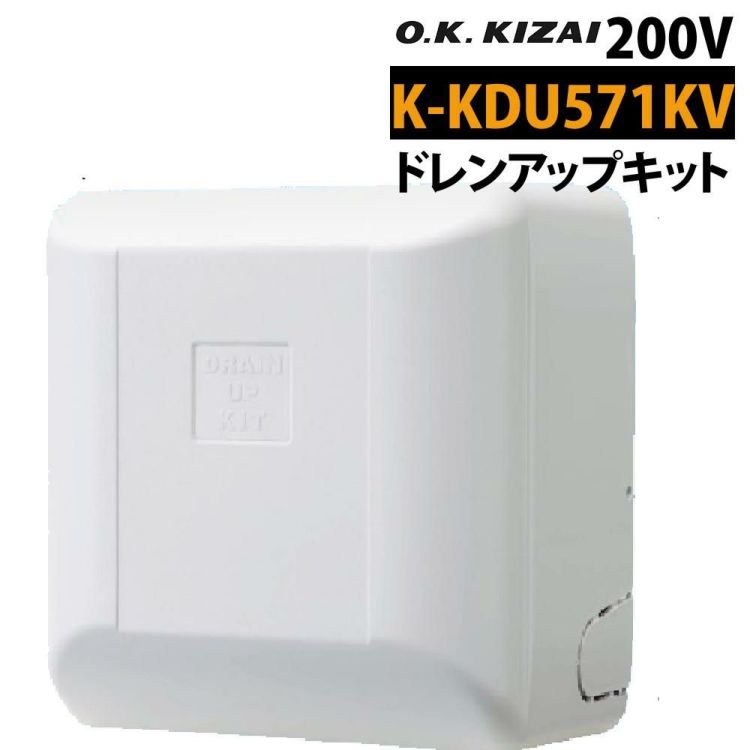

壁面据付けのドレンアップキット オーケー器材　（ダイキン）ドレンアップキット 低揚程用 壁掛形 1ｍ 単相200V K-KDU571KV

選定時のご注意

ドレンパンの残留ドレン許容量500ml以下でお使いください。また、以下の適用不可機種一覧に該当していないかを確認をお願いします。

１、空調機以外の機種 ２、インターロック（ドレンアップキット故障時エアコンを停止させる配線）が取れない機種 ３、屋外設置する機種（または屋外に設置することが可能な室内機） ４、残留ドレンが一般空調機より多い機種 ５、年間運転等長時間運転する機種 ６、恒温恒湿用エアコン、恒温恒温用の機器 ７、加湿器を組み込んでいる機種 ８、低温用エアコン ９、対人用以外のエアコン １０、蒸発皿式加湿器を組み込んだ機種（K-DU352形、552形を除く） １１、高静圧機器（機外静圧（正圧）100Paを越える）

ドレンアップ据付時の注意事項

ドレンアップキットは水準器を使用して水平に据え付けてください。傾けて据え付けるとフロートスイッチが正常に作動せず、水漏れする恐れがあります。
ドレンアップキットから据付板を外して、壁面に固定します。ドレンアップキットを据付板に取り付けて、固定ねじで締め付けが必要です。
ファンコイルにドレンアップを取り付ける場合は2線式（スプリングパターン）電動弁を取り付けてください。
電動弁は配管差圧以上の許容差圧の電動弁を選定する必要があります。
配管差圧以下の電動弁を取り付けた場合、ファン停止時完全に閉鎖されず熱交換器のドレン水による水漏れの恐れがあります。
スライムの発生しやすい現場では銀系抗菌剤（スライム発生抑制剤）KーAG1をエアコンのドレンパンに入れて使用してください。
天井裏にドレンアップキットを設置する場合は、ドレンアップキット付近に点検口を設ける必要があります。
ドレンアップキット出口ですぐに最大揚程にしてください。

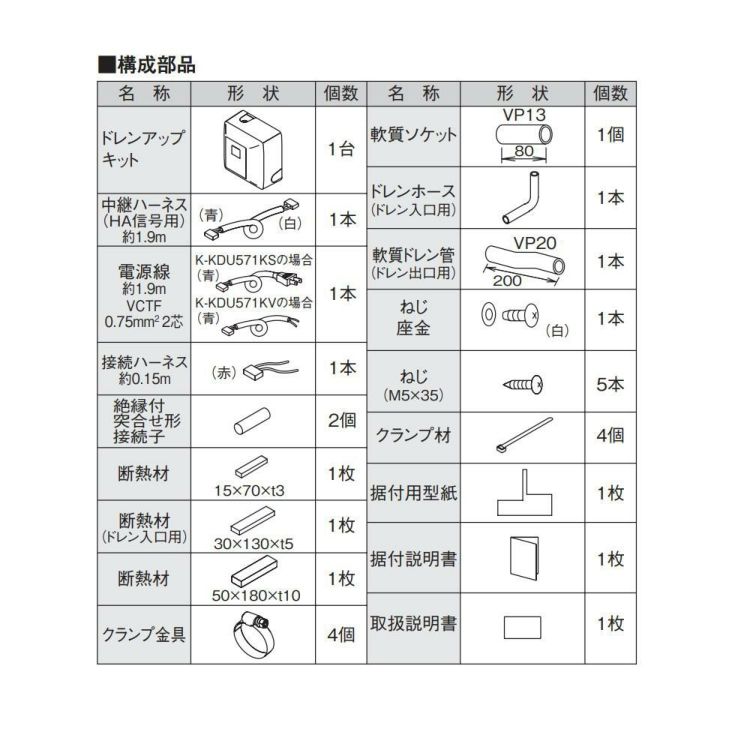

据付に必要な部品

電源プラグ
硬質塩ビ管（VP20）、エルボ（VP20）、断熱材（硬質塩ビ管用）
必要に応じて異常ランプ、異常ブザー

●壁掛形用ドレンアップキットの入口用ドレンホース（付属品）が届かない場合
硬質塩ビ管（VP13）、断熱材（硬質塩ビ管用）

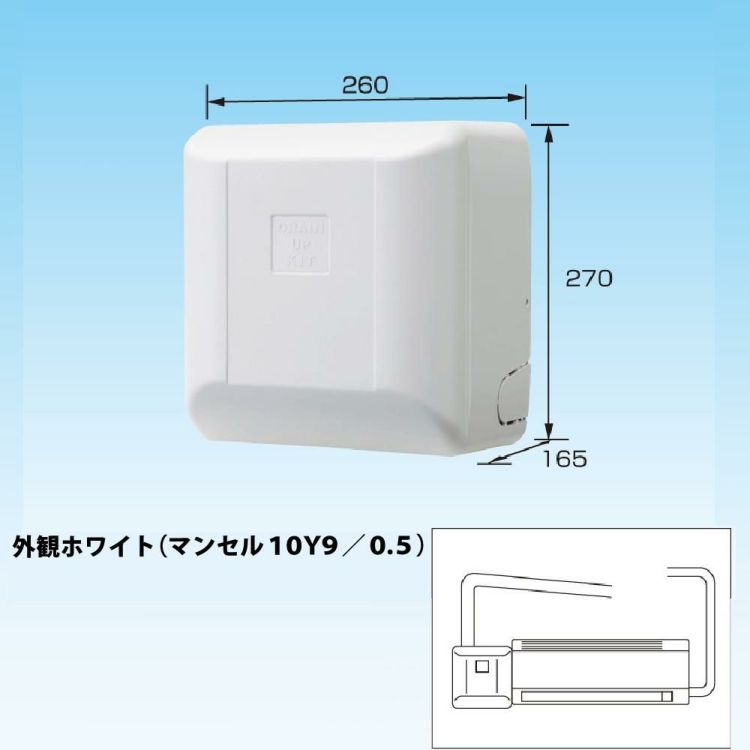

●壁掛形用ドレンアップキットを室内ユニットから離して据え付ける場合
ダクト（K-TM85AW・K-TMT75AW）
端末カバー（K-TMT85AW・K-TMT75AW）
化粧ダクトねじ（K-TN23B）
